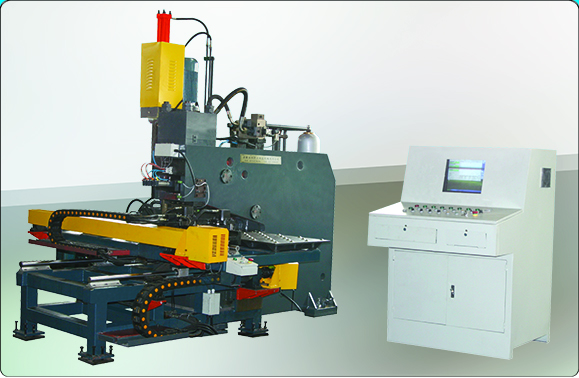

產品用途：本機主要用于電力、通訊、汽車、鋼結構等行業的金屬板材的沖孔及打鋼印作業。
1. 加強的C型鋼板焊接結構機身，剛性好，經過回火時效處理，使用壽命長，機身不變形。2. X軸及 Y軸運行由伺服電機及精密滾珠絲杠驅動，加工精度高，運行穩定。
3. 工件由滾球工作臺支撐，滑動阻力小。
4. 鉆孔單元采用進口高速主軸單元，穩定性好，精度高。
5. 整套系統的故障報警系統非常完善，可以指出出現故障的具體位置及可能的故障原因。
6. 針對有時連接板下料不規整，程序提供孔的偏移功能，以修正不規整的板料的孔的尺寸。
技術參數：
|
項目名稱 |
數值 |
備注 |
|
沖孔力 (kN) |
1000 |
|
|
打字力 (kN) |
800 |
|
|
加工板厚（沖孔)(mm) |
6—25 |
20mm,Q345 |
|
最大工件尺寸 (mm) |
1500×800 |
|
|
最大沖孔直徑 (mm) |
Φ25.5 |
|
|
最小孔邊距 (mm) |
25 |
孔徑≤25.5mm |
|
模位數 |
4 |
|
|
字頭尺寸 (mm) |
14×10×19 |
|
|
字符數量 |
10 |
可根據用戶要求調整 |
|
最大鉆孔直徑hole(mm) |
Φ50 |
|
|
最大鉆孔板厚 (mm) |
40 |
|
|
主軸行程 (mm) |
180 |
|
|
鉆削主軸功率 (kW) |
5.5 |
|
|
加工精度 |
符合GB/T2694 |
|
