特點與用途：

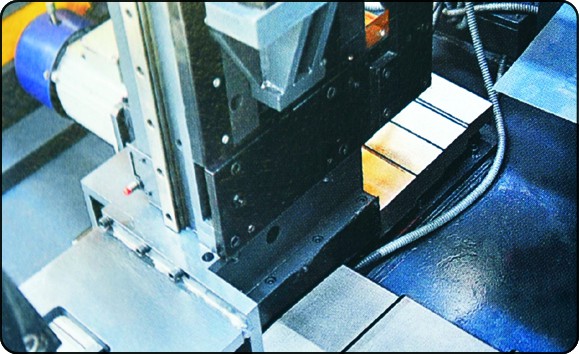

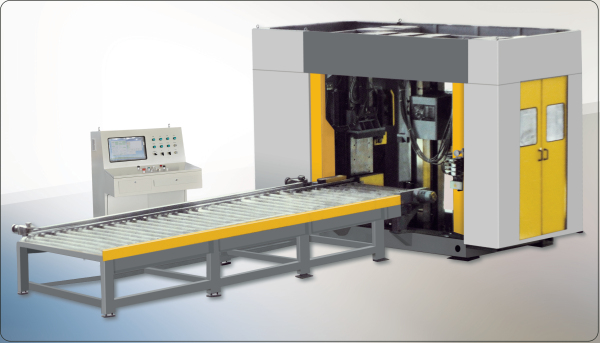

1、該機床為單面雙立柱、雙面四立柱布局，每立柱上各安裝一個臥式三軸銑削頭上安裝有三種不同的銑刀。銑削頭從下向上對H型鋼兩端進行銑削，可完成翼板的直邊，坡口和腹板的弧形槽加工。
2、雙立柱/四立柱分別安裝在縱向和橫向的數控滑臺上，當加工不同規格的H型鋼時只要輸入規格參數，機床就可以數控自動調整好，并能銑削端面傾斜的H型鋼鎖口。
技術參數SPECIFICATIONS：
|
鎖口銑型號 |
BM38/6 |
BM38/12 |
|
|
加工H型鋼尺寸范圍 |
寬度 |
220--1000 |
|
|
高度 |
100--600 |
||
|
翼板厚度 (mm) |
6--38 |
||
|
端面傾斜 |
≤300 |
||
|
長度 (mm) |
≥400 |
||
|
三軸銑削頭 |
數量 |
2 |
4 |
|
主軸轉速 (r/min) |
250 |
||
|
主軸電動機功率 (kW) |
2×7.5 |
4×7.5 |
|
|
升降速度（變頻、數控） (m/min) |
125--500 |
||
|
升降電機功率 (kW) |
2×1.5 |
4×1.5 |
|
|
滑臺 |
縱向滑臺行程 (mm) |
300 |
|
|
橫向滑臺行程 (mm) |
850 |
||
|
滑臺移動速度（變頻、數控） (mm/min) |
400--1600 |
||
|
滑臺移動電機功率 (kW) |
2×0.25 |
4×0.25 |
|
|
垂直夾鉗 |
垂直夾壓速度 (mm/min) |
450 |
|
|
垂直夾壓電機功率 (kW) |
2×0.37 |
4×0.37 |
|
|
氣液增壓裝置 |
增壓比 |
11.1 |
|
|
夾壓力(kN) |
3.5--8 |
||
|
自動銑深擋鐵 |
調整量 (mm) |
0--40 |
|
|
電機功率 (KW) |
2×0.04 |
4×0.04 |
|
（可根據用戶需求訂做）
